【成果推介】PCB板和应用PCB板的多点触控方法

【应用行业】电子设备

【技术领域】电子信息技术

【知识产权】发明专利

【成果完成单位】华中师范大学

【成果完成人姓名】吴珂、陈增照、刘三女牙、何秀玲

【完成人团队简介】团队主要研究3D Digital Imaging，3D建模，3D数据处理，3D打印

【成果完成时间】2016-12-12

【专利号】CN2016111360762

【授权日期】2024-01-23

【技术成熟度】研发阶段

【应用背景】在现如今的工作和学习中，常常使用显示屏作为讲解的重要辅助工具，尤其是在课堂教学以及会议工作的场景下，演讲者将根据需要变换多块屏幕的内容来展开讲解。

现有技术一般采用单一显示模式，即拼接模式或者扩展模式。拼接模式可认为是将两块屏幕合成一块屏幕进行显示，扩展模式可认为是将两块屏幕同时连着一个主机，其中可以分为主屏和副屏，两块屏单独工作互不影响。但单一的显示模式并不能满足演示的多样性需求，缺少在拼接模式和扩展模式两种状态间自动切换的功能，不利于使用者的表述以及观众或学生的吸收。不仅如此，现有技术中主机的作用只是对使用者触控指令的判断和响应，但与各分屏的显示模式没有太多关联，如果强行根据需要变更显示模式，又会出现触屏位置不准确，严重影响各个分屏的使用。在特殊情况下，甚至会造成对显示内容的不可逆损害，例如学生在课堂教学中通过各分屏制作的个人作品，因触屏不准，不小心点击关闭按钮，则会导致作品未保存的情况就清空，非常影响演示者的演讲效果。

综上所述，现有技术的主要缺陷在于缺少用于有效地进行显示模式自动切换的装置。

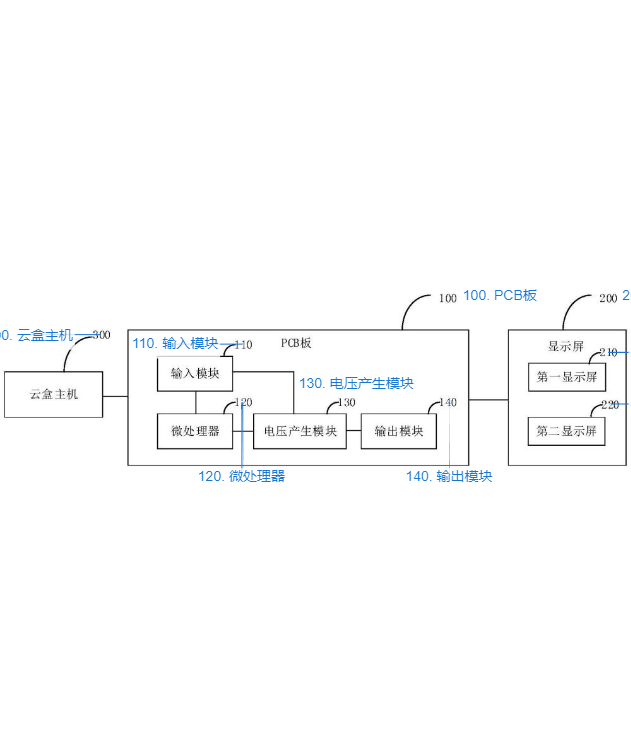

【成果简介】本成果提供PCB板和应用PCB板的多点触控方法，PCB板包括输入模块、微处理器、电压产生模块和输出模块；输入模块与云盒主机相连，用于接收云盒主机的请求信号，将其发送给微处理器，并为微处理器和电压产生模块供电；微处理器与输入模块相连，用于对请求信号进行处理得到电压控制信号，并将其发送给电压产生模块；电压产生模块与微处理器相连，用于根据电压控制信号得到驱动电压信号，并将其发送给输出模块；输出模块与显示屏相连，用于向显示屏发送驱动电压信号，以使显示屏根据驱动电压信号完成不同显示模式的切换。本成果利用PCB板将显示屏与主机相连接，实现了显示屏两种不同显示模式的切换，满足不同显示模式下的多点触控操作。

【成果图片】
