【技术名称】复合信号优先级读出的触发与复位电路及方法

【应用行业】电子信息

【技术领域】本发明涉及传感器芯片技术领域，尤其涉及一种复合信号优先级读出的触发与复位电路及方法。

【知识产权】发明专利

【成果完成单位】华中师范大学

【成果完成人姓名】高超嵩、乔雨欣、胡正宇

【完成人团队简介】高超嵩副教授团队主要从事应用于大科学装置的像素探测器专用芯片ASIC研究与设计，包括直接电荷收集Topmetal系列芯片、单片式有源像素探测器MAPS系列芯片和光子计数型X射线探测器芯片，研究领域为低噪声低功耗模拟集成电路设计。

【成果完成时间】2022-05-11

【专利号】CN202210509706.5

【授权日期】2025-01-03

【技术成熟度】研发阶段

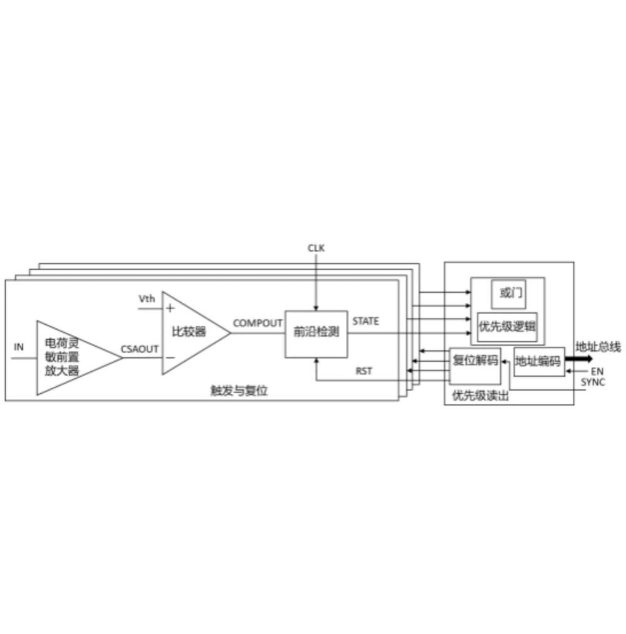

【应用背景】优先级读出广泛应用于高能物理实验顶点探测器的像素芯片击中信息的读出，采用事件驱动型优先级读出方法，用于提高像素芯片的读出速度，减小像素芯片的死时间。通常，采用事件驱动型优先级读出的像素探测器芯片在像素内实现数字化，输出高电平则代表该像素为被击中像素，通过边沿检测触发优先级读出电路对该像素击中信息的读出，并且优先级读出电路发送复位信号对该像素内逻辑电路进行复位，便于接收下一次击中信号。

传统的优先级读出的触发信号为比较器输出信号的前沿，只能读取地址信息，读取信息种类单一。

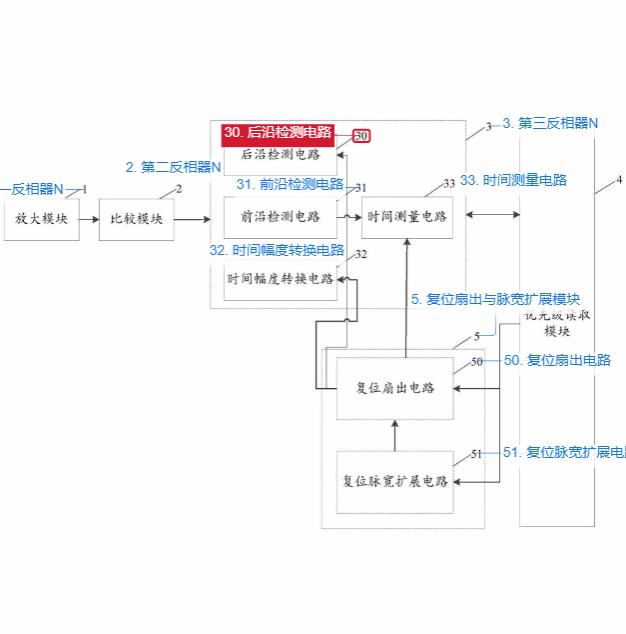

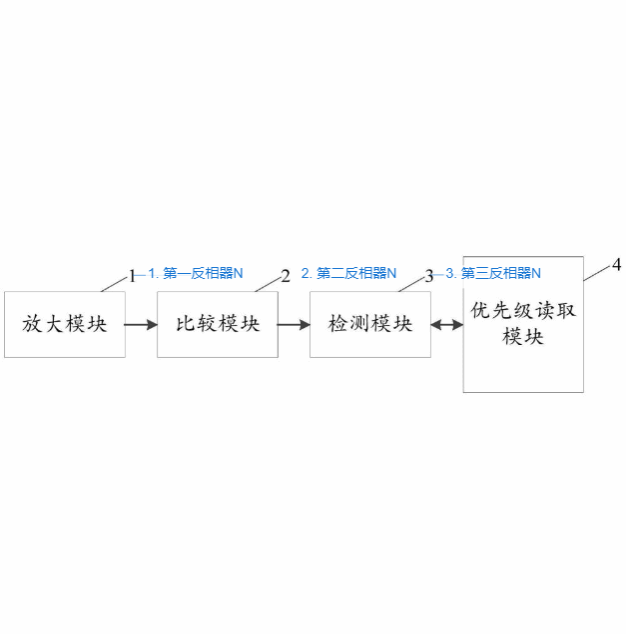

【成果简介】本发明公开了一种复合信号优先级读出的触发与复位电路及方法，属于传感器芯片技术领域。本发明通过在复合信号优先级读出的触发与复位电路中设置放大模块、比较模块、检测模块以及优先级读取模块，放大模块，用于接收输入的电流信号，并将电流信号放大，得到放大电流信号；比较模块，用于接收放大电流信号，并将放大电流信号进行比较，输出脉冲信号；检测模块，用于根据脉冲信号进行时间测量和能量测量，并根据脉冲信号生成触发信号；优先级读取模块，用于接收触发信号，并根据触发信号读取地址信息，并根据触发信号读取时间信息和能量信息，可同时读取出地址信息、时间信息和能量信息，可快速读取多种信息。

【成果图片】

【联系方式】汪兵、安红高、刘树楠、吴涛，02767862377，02767862003
